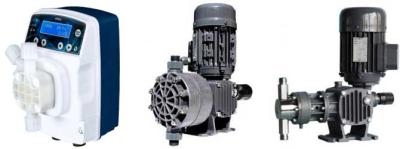

Membránszivattyú (adagolószivattyú) működési elve

A membránszivattyúk (adagolószivattyúk) oszcilláló térfogatkiszorításos szivattyúk a szállítandó közeg adagolására, minden ipari terület számára.

A Monojet Kft. a SEKO adagolószivattyúkat és a Debem pneumatikus membránszivattyúkat képviseli.

A térfogat kiszorítását a membrán végzi, amelynek útját, azaz az adagolás mennyiségét az ún. lökőrúd szabályozza. A lökőrúd pozícióját vagy a kézi tekerővel állítjuk be vagy pedig digitálisan, amennyiben a szivattyú PLC vezérlésű.

A motor az elektromos áram segítségével megforgatja a tengelyt, amelyet a tengelykapcsoló átvisz a szivattyúra és működésbe hozza azt, ezáltal alakítva át az elektromos energiát mechanikai energiává.

Alkalmazási területek:

agresszív, abrazív, gyúlékony, viszkózus vagy akár mérgező anyagok szállítására, adagolására

Előnyei:

• Magas adagolási pontosság
• Hosszú membrán élettartam
• Magas minőségű szivattyúanyagok
• Lineáris szabályozási lehetőség
• Alacsony működési költség
• Szivárgás mentesség
• Maximális szárazonfutás védelem
• Egyszerű kezelhetőség
• ATEX minősítés szerinti kivitel
• Csekély súly

Anyagok

A magas minőségű anyagok garantálják a megbízható, üzembiztos alkalmazhatóságot. Minden igényre megfelelő anyagot tudunk biztosítani.

Szivattyútest és szelepek: PVC, PP, PVDF, 1.4571, titán, PP-GFK, PVDF-GFK

Szelepgolyók: Üveg, PTFE, 1.4401

Szeleptömítések: EPDM, FPM, FEP borítású

Köztesmembránok: CSM, PTFE, FPM, PTFE borítású

Munkamembrán: EPDM, FPM, PTFE borítású

Köztesmembrán: CSM, PTFE, PTFE borítású

Szabályozás

A membránszivattyúk szállítási teljesítménye állandó vagy fokozat nélkül szabályozható. A manuális teljesítmény-szabályozás eszközei:

Lökethossz szabályozás kézi tekerővel

Automatikus szállítási-teljesítmény szabályozás az analóg vagy digitális bemeneti szignáltól függően lehetséges:

• Háromfázisú motorral, melyre frekvenciaváltó szerelhető
• Szervomotorok helyzetszabályozóval (lökethossz változtatáshoz)

Kivitel

A szimpla szivattyúnak egy feje van, melyhez a műszaki adatok a teljesítmény táblázatból kiolvashatók.

Az egy hajtóműves több fejes vagy kombinált szivattyúk igen kedvező árú két- vagy több komponensű szivattyúk, amelyek esetében minden szivattyúfej a méret, anyag és szabályozási lehetőség tekintetében egyéni igényekhez szabható.

Egymembrános szivattyú

A mechanikusan működtetett munkamembrán közvetlenül az adagolandó közeggel érintkezik.

Dupla membrános szivattyú

Annak érdekében, hogy a munkamembránt megóvjuk a vegyi anyagokkal szemben, illetve a még nagyobb biztonság elérése érdekében, egy köztesmembránt is be lehet építeni, amelyre a munkamembrán átviszi a hidromechanikus löket mozgást.

Kopóalkatrészek:

membránok, szelepek, szelepgolyók, szelep ülékek, szelep tömítések

Tartozékok:

tartály, szívócső, nyomócső, lábszelep szűrővel, injektor, fittingek, csatlakozók, szűrők, visszacsapó szelepek stb.

Termékskálánkban megtalálhatók a levegő működtetésű pneumatikus membránszivattyúk is.
