Szállítószivattyúk, fogaskerékszivattyúk

A Beinlich önfelszívó szivattyúegységek külső fogaskerekes szivattyúkból állnak, amelyek szabványos 0.7050 (ház) / 1.8550 (tengelyek és fogaskerekek) és FKM (statikus tömítések) anyagokból készülnek.

Különösen alkalmasak alacsony nyomástartományban szinte minden alacsony és közepes viszkozitású szilárd szemcse mentes, a szivattyú szerkezeti anyagaival szemben ellenálló közeget szállítani.

A 4 pólusú háromfázisú aszinkron motor teljesítménye bőven megfelel a 40 bar nyomáskülönbség eléréséhez. Ezenkívül szabványosított kialakításuknak köszönhetően rövid szállítási időn belül rendelkezésre állnak.

Alkalmazási területek: töltőüzemek, nyomdaipari gépek, festékipar, szűréstechnika, generátorgyártás, hűtőgépek, gépészet, hidraulika, olajfeldolgozás, tartályok építése, kompresszorok, vákuumberendezések, szerszámgépek

Típus: szállítószivattyúk

Térfogatkiszorítás: 0,1 - 72,0 cm3/fordulat

Fordulatszám: 150 - 1750 fordulat/perc között

Viszkozitás: 1 - 800 mPas

Környezeti hőmérséklet-tartománya: -20 °C és +40 °C között

Üzemi hőmérséklet: -20°C és +150°C között

Üzemi nyomás: 3 - 40 bar

Előnyomás:

Max. 10 bar forgó tengelytömítéssel

Max. 20 bar mágneses tengelykapcsoló alkalmazásával

A kompakt és helytakarékos VISCO.pump folyamatos adagolásra készült nagy adagolási pontosságot igénylő alkalmazások számára.

A VISCO.pump egy térfogatkiszorítás elvén működő csigaszivattyú. A közeg előrejutásást egy nagy menetemelkedésű csiga biztosítja (rotor), a rotor és az állórészek a csiga forgása során tökéletesen zárt adagolókamrákat hoznak létre. A csiga alternáló mozgása lehetővé teszi a közeg kíméletes, alacsony nyíróerő melletti szállítását egyik kamrából a következőbe. Ez a szivattyú kiválóan alkalmazható magas viszkozitású közegekhez is.

A VISCO.pump® termékcsalád három termékváltozatot tartalmaz, mint a VISCO.feed táp- és hordóürítő szivattyút, valamint a VISCO.pump2k® és VISCO.mini2k® kétkomponensű adagoló szivattyúkat. A telepítéshez és szétszereléshez szinte semmilyen szerszámra nincs szükség. Jobb és hatékonyabb szellőzés és könnyebb tisztítás jellemzi ezt a Beinlich szivattyúsorozatot.

A Beinlich emellett szállítja a VISCO.tronic® vezérlőelektronikát is, amely alkalmas a nyomtatott áramköri lapok és elektronikus alkatrészek gyártásához.

Alkalmazási területek: töltőanyagok adagolása, elektronikus alkatrészek bevonása, nyomtatott áramköri lapok védőbevonata, epoxigyanta ragasztók felhordása, gyöngyözés, tömítés, alul töltések, adagolás és adagolás, töltés

Elmozdulások:

BG 1 0,01 / 0,05 / 0,15

BG 2 0,30 / 1,00 / 2,00

BG 3 4.00

BG 4 7,00 / 9,00 / 11,00

Sebesség:

BG 1 1 - 150 fordulat/perc

BG 2 + 3 1 - 400 fordulat/perc

BG 4 1 - 400 fordulat/perc

Viszkozitás: 1 - 1.000.000 mPas

Üzemi nyomás*

BG 1 Bemeneti nyomás max. 6 bar, kimenő nyomás max. 10 bar

BG 2 Bemeneti nyomás max. 8 bar, kimenő nyomás max. 20 bar

BG 3 Bemeneti nyomás max. 8 bar, kimenő nyomás max. 20 bar

BG 4 Bemeneti nyomás max. 8 bar, kimenő nyomás max. 25 bar

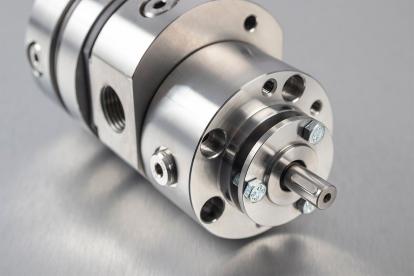

A külső fogaskerekes szivattyúk legrugalmasabb termékcsaládját, a ZPD-t számtalan alkalmazásban használják világszerte. Különböző módosításokkal ügyfélspecifikusan optimalizálhatók a különböző alkalmazásokhoz.

Az öntöttvas és rozsdamentes acél testtel kapható ZPD 43 kiszorítómérettel, 5 tengelytömítés-választékkal, valamint többféle csapágy- és kopólemez-választékkal büszkélkedhet. A ZPD fogaskerekes szivattyúkat kifejezetten széles áramlási tartományú adagolási folyamatokhoz használják. Általában 90% feletti szállítási hatásfokot érnek el.

Alkalmazási területek:

szilárd szemcse mentes közegek adagolása: poliuretánok, izocianát, poliol, katalizátor, adalékanyagok, szilikonok, üzemanyagok, ragasztók, olajok, forróolvadék, festékek.

Típus: ZPD külső fogazású fogaskerék adagolószivattyú

Térfogatkiszorítás: 0,10 - 517,00 cm3/fordulat

Fordulatszám: 10 - 1750 fordulat/perc között (alapkivitelben)

Viszkozitás: 0,8 - 1 000 000 mPas

Környezeti hőmérséklet-tartománya: -20 °C-tól +150 °C-ig (alapkivitelben)

Speciális kivitelek +350°C-ig kaphatók

Üzemi nyomás: max. 200 bar (a fordulatszámtól és a viszkozitástól függően; a mérettől és az anyagspecifikációtól függően változik)

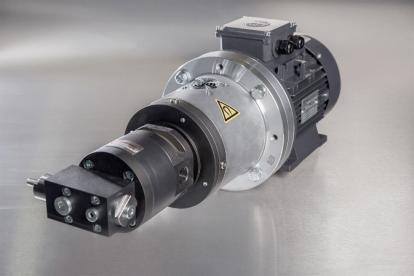

A szivattyú ideális megoldás palackozáshoz és töltéshez, mivel beépítési hossza variálható. A többféle áramlású szivattyúkkal való kombináció éppúgy lehetséges, mint a nagynyomású radiáldugattyús szivattyúkkal.

Alkalmazás területek: töltés, palackozás, szűrés, fűtési körök, hűtőkörök, kenés, olajhidraulika, magas hőmérsékleti alkalmazás (kérésre)

Típus: külső fogazású fogaskerékszivattyú ZPA

Térfogatkiszorítás: 0,1 - 2 600 cm3/fordulat

Fordulatszám: 10 és 1750 fordulat/perc között

Viszkozitás: 0,5 - 1 000 000 mPas

Környezeti hőmérséklet-tartománya: -30 °C-tól +60 °C-ig

Üzemi hőmérséklet: -20 °C-tól +150 °C-ig

Folyadékok hőmérséklete 350°C-ig (kérésre)

Üzemi nyomás: max. 200 bar
