Centrifugál szivattyúk működési elve:
A centrifugál szivattyúk a legelterjedtebb szivattyúk, a legtöbb folyadék szivattyú ezen az elven működik. A centrifugál szivattyú a szállított közeg mozgási energiáját növeli meg.
A járókerék a forgó mozgása következtében egy mesterséges örvényt kelt. A közeg a járókerékbe annak tövénél belép, majd pedig a peremén lép ki. A járókerék tövénél belépett folyadék folyamatosan a járókerék külső részére kényszerül a járókeréken kialakított lapátok, perforációk hatására. Így a közeg a tengelytől fokozatosan távolodik és gyorsul, ezáltal egy mesterséges örvény keletkezik.
Mivel a közeg az alacsonyabb nyomás felé áramlik, így a járókerék tengely felőli részére újabb folyadék áramlik az onnan a tengely külső részére áramló folyadék helyére.
Ez az egylépcsős centrifugál szivattyú működési elve.
A többlépcsős centrifugál szivattyúk esetében a további lépcsők a nyomás fokozását szolgálják. Itt az egyes fokozatok gyakorlatilag önálló szivattyúknak tekinthetők. Az egyes lépcsők nyomóágát a következő lépcső szívóágához vezetik, ezáltal a következő fokozat mindig egy magasabb nyomásról indulva emeli tovább a közeg nyomását.
A nyomás az elv alapján akár végtelen is lehetne, azonban ennek gátat szab a szivattyú szerkezeti elemeire hatófizikai erők összessége.
Típus: Csúszógyűrűs vegyi centrifugál szivattyú
Jellemzők Vízszintes tengelyű vegyi centrifugál szivattyú tengelytömítéssel, PP vagy PVDF házzal, 500 cps viszkozitásig és 75 m3/h szállítási teljesítményig

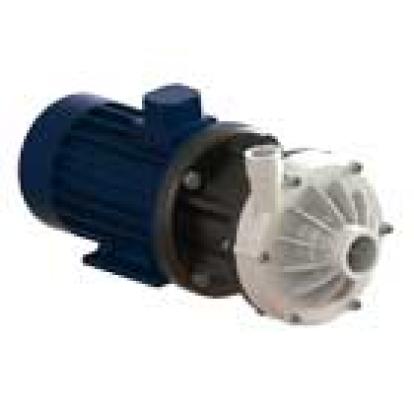

Típus: Mágneses tengelykapcsolós vegyi centrifugál szivattyú
Jellemzők Vízszintes tengelyű vegyi centrifugál szivattyú tengelytömítés nélkül, mágneskupplunggal PP vagy PVDF házzal. Tömítés és szivárgásmentes, 150 cps viszkozitásig és 35 m3/h szállítási teljesítményig.
Típus: Függőleges tengelyű vegyi centrifugál szivattyú
Jellemzők Függőleges tengelyű vegyi centrifugál szivattyú PP, PVDF kivitelben, akár erősen szennyezett közegekre is, 75 m3/h maximális szállítási teljesítményig. 500 cps viszkozitásig alkalmazható, akár motor nélkül is szállítható.

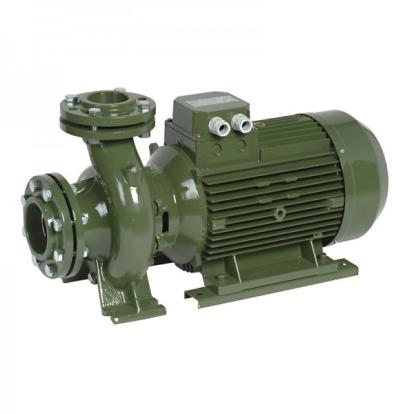

Típus: Vízszintes tengelyű víz centrifugál szivattyú
Jellemzők SAER IR típus, sokféle célra alkalmazható szivattyú típus tengelytömítéssel. Ideális választás közeg keringetéséhez és vízellátáshoz is.

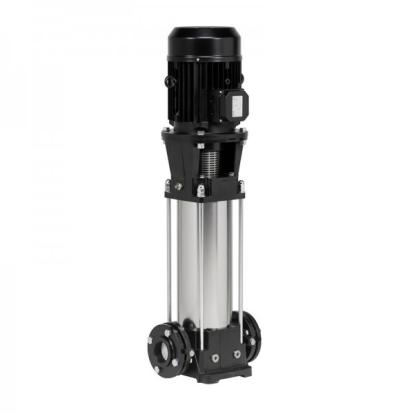

Típus: Függőleges tengelyű többfokozatú víz centrifugál szivattyú
Jellemzők Kompakt, többfokozatú vertikális szivattyú, olyan alkalmazásokhoz, ahol magasabb nyomás szükséges.

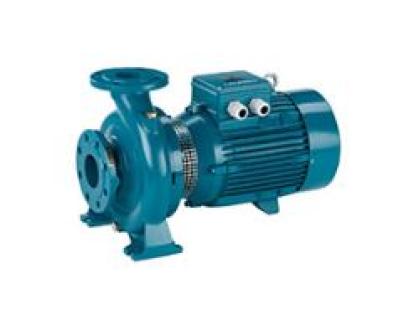

Típus: Vízszintes tengelyű víz centrifugál szivattyú
Jellemzők Calpeda típus, sokféle célra alkalmazható szivattyú típus tengelytömítéssel. Ideális választás közeg keringetéséhez és vízellátáshoz is.

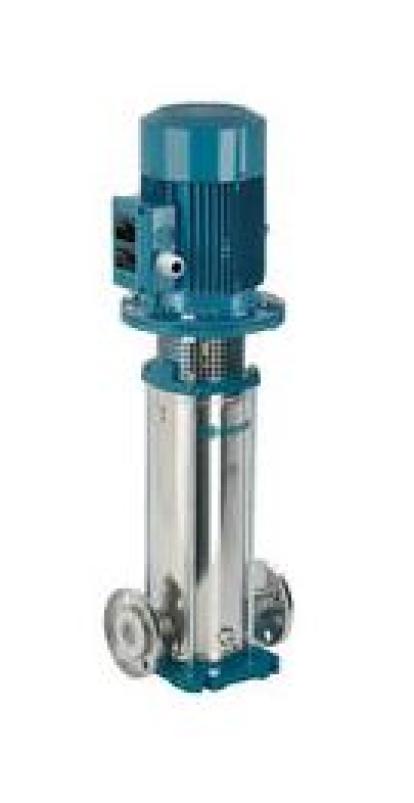

Típus: Függőleges tengelyű többfokozatú víz centrifugál szivattyú
Jellemzők Kompakt, többfokozatú vertikális szivattyú, olyan alkalmazásokhoz, ahol magasabb nyomás szükséges.
Katalógus: Vegyi centrifugál szivattyú
6.79 Mbyte
Áttekintő: Centrifugál szivattyú
5.04 Mbyte
