Mi az a forgóátvezető? Működés, típusok és ipari alkalmazások

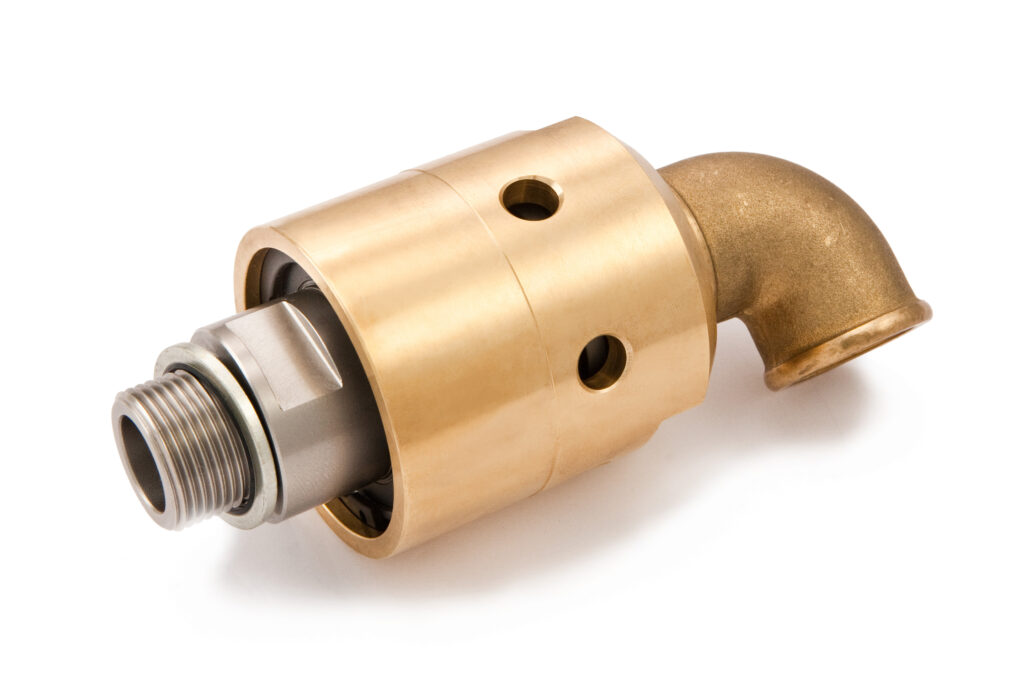

A forgóátvezető egy olyan speciális gépészeti elem, amely szivárgásmentes kapcsolatot hoz létre az álló csővezeték és a forgó alkatrész között, miközben folyamatos közegátadást tesz lehetővé.
A Monojet kínálatában a forgóátvezető megoldások hűtő- és fűtővízhez, hidraulikaolajhoz, termoolajhoz, gőzhöz és levegőhöz is elérhetők, valamint egyedi kivitel, felújítás és kopóalkatrész-ellátás is kapcsolódik hozzájuk.
Hogyan működik egy rotary union, azaz forgóátvezetés?
A rotary union alapelve egyszerű: lehetővé teszi, hogy egy közeg átjusson az álló oldalról a forgó oldalra úgy, hogy közben a forgómozgás fennmarad. Ez a gyakorlatban kulcsfontosságú például hengerek, dobok, orsók, extruderek vagy más forgó gépelemek esetén. A Rotoflux szakmai összefoglalója szerint a tipikus felépítés fő elemei a ház, a rotor, a tömítések és a csapágyazás. Ezek együtt biztosítják a tömítettséget, a megfelelő futást, a kopás csökkentését és az üzemi stabilitást.
A Monojet rotary joint megoldásainál a tömítési rendszer az alkalmazott közegtől függően lehet például grafit–SiC vagy abrazív közeg esetén SiC–SiC mechanikus tömítés. Ez különösen fontos akkor, ha a rendszerben nagyobb igénybevétel, agresszív közeg vagy fokozott üzembiztonsági elvárás jelenik meg.
Melyek a rotary union fő típusai?
A megfelelő forgóátvezető kiválasztása mindig az adott alkalmazástól függ. A leggyakoribb típusok: egyutas, kétutas, magas hőmérsékletre tervezett, többcsatornás, nagy nyomású és nagy fordulatszámú kivitelek.
Gyakorlati szempontból ez így értelmezhető:
1. Egyutas rotary union
Olyan rendszerekhez ideális, ahol egyetlen közeg bevezetése vagy elvezetése szükséges. Jellemző lehet például hűtővíz vagy levegő átadásánál.
2. Kétutas rotary union
Akkor hasznos, ha ugyanazt a közeget be- és vissza is kell vezetni, vagy a rendszer kialakítása ezt igényli. A honlapunkon is megtalálható, hogy a kétutas kivitelek álló vagy forgó belső csőhöz szabványos fejjel is elérhetők.
3. Többcsatornás rotary union
Komplexebb gépeknél egyidejűleg több közeg vagy csatorna kezelésére szolgál. Ez különösen érdekes automatizált vagy nagyobb technológiai rendszerekben.
4. Magas hőmérsékletű és gőzös alkalmazásokhoz készült kivitel
Ilyenkor a tömítéstechnika és az anyagválasztás kiemelten fontos. A Rotofluxnál megtalálhatók a magas hőmérsékletű folyadékokhoz és gőzhöz tervezett forgóátvezetések is.
5. Nagy nyomású vagy nagy fordulatszámú kivitel
Szerszámgépek, orsók, speciális gépészeti rendszerek és egyes gyártóberendezések esetén lehet szükség rájuk, ahol a teljesítmény és az üzembiztonság egyszerre kritikus.
Milyen iparágakban használják?
A Rotoflux rotary union-ok tipikus alkalmazási területei közé tartozik a szerszámgépipar, a nyomdaipar, a gumi- és műanyagipar, valamint az acélipar. Ezekben a rendszerekben a közegátvitel szerepe gyakran hűtés, fűtés, kenés vagy technológiai hőmérséklet-szabályozás.
A Monojet oldunkon ennél is szélesebb iparági kör szerepel: acélipar, textilipar, papíripar, gumiipar, műanyagipar, nyomdaipar, faipar, élelmiszeripar, italipar, extrúzió, csomagolástechnika, PET palackgyártás, folyamatos öntéses hengerhűtés, szerszámgépek és további egyedi technológiai alkalmazások.
Miért kritikus elem a forgóátvezetés az ipari üzembiztonságban?
A forgócsatlakozó nem egyszerű szerelvény. Ha nem megfelelő típust választanak, annak következménye lehet szivárgás, túlmelegedés, tömítéskopás, magasabb karbantartási költség, nem tervezett leállás vagy akár a teljes technológia hatásfokának romlása. A Rotoflux külön kiemeli, hogy a helyesen megválasztott rotary joint javítja a berendezés élettartamát, teljesítményét és üzembiztonságát.
Ezért kiválasztáskor nem elég csak a csatlakozási méretet nézni. Fontos a közeg típusa, az üzemi hőmérséklet, a nyomás, a fordulatszám, a csatornák száma, valamint a környezeti igénybevétel is. A Rotoflux ezt külön kiválasztási szempontként is megadja, a Monojetnél pedig hozzátesszük a BSP/NPT menetek, a fix vagy laza karimás kivitel, az anyagválasztás és az egyedi méret lehetőségét is.
Mire figyeljen a forgóátvezetők kiválasztásakor?
Az alábbi kérdések segítenek gyorsan leszűkíteni a megfelelő megoldást:
milyen közeget kell átvezetni: víz, levegő, vákuum, gőz, hidraulikaolaj, termoolaj vagy hűtőfolyadék,
mekkora az üzemi nyomás és hőmérséklet,
milyen fordulatszámon működik a forgó elem,
egy- vagy többcsatornás kialakításra van szükség,
menetes vagy karimás csatlakozás kell,
szabványos vagy egyedi beépítési hely áll rendelkezésre,
új rotary union-ra, kopóalkatrészre vagy meglévő egység felújítására van szükség.
Új beépítés, csere vagy felújítás?
Sok esetben nem csak új forgóátvezető szállítása a kérdés, hanem a meglévő egység cseréje, más márka kiváltása vagy a felújítás is. A Monojetnél több ismert márka műszakilag egyenértékű kiváltásában is tudunk megoldást adni, és márkafüggetlen felújítást is vállalunk. Emellett kopóalkatrészek és mechanikus tömítések gyártása is szerepel a szolgáltatásaink között.
Ez komoly előny akkor, ha a gép leállási idejét minimalizálni kell, vagy ha a gyári eredeti egység helyett műszakilag megfelelő és gazdaságosabb alternatívát keres a felhasználó.
Nem csak terméket adunk, hanem műszaki megoldást.
