Műanyag palackok szárítása a töltősoron
Esettanulmány
Ügyfél
Cseh tradicionális üdítőital-gyártó vállalat.
Probléma leírása
Egy alacsony nyomású lefúvó „blower”-t és sűrített levegős fúvókák voltak telepítve a szalagsorra, ahol a fél literes és két literes műanyag palackokat mozgatták, hogy a palackokat megszárítsák. A tetejüket és a felső részüket loc-line típusú, magasabb nyomású fúvókákkal (kb. 6 bar) fújták le. Mindkét oldalon 2-2 blower (150 mbar) volt elhelyezve, amelyek 5 mm-es réseken keresztül fújták a palackokat oldalról. A fúvókákat a sortól függetlenül indították el.
Az új megoldással az ügyfélnek a következőket szerette volna elérni:
- Jobb szárítás - a palackokat meg kellett szárítani a következő gyártási folyamat miatt (a palackok csomagolása).
- Hatékonyabb lefúvás indítás - csak akkor működjön a lefúvatás, amikor a palackok fizikailag is mozognak a szalagon.
- 2 részre osztott lefúvás – a fél literes palackokhoz és a nagyobb két literes palackokhoz - elegendő levegő megtakarítása.
Megvalósítás
A szalagsorra csak egy nagynyomású lefúvót szereltünk fel felülről és mindkét oldalról egyaránt.
A felülről történő lefúvást 2 db őn transzvektor típusú fúvókával oldottuk meg, áramlásszabályozási lehetőséggel. A fúvókák alakjuknak köszönhetően beszívják a környező levegőt és növelik magának a lefúvásnak a mennyiségét. Ennek az elvnek másodlagos, de lényeges hatása az alacsonyabb sűrített levegő felhasználás.
Az oldalról történő fúvást MOS légkésekkel oldják meg. A légkés hatékonyan „levágja” a vízcseppeket a palack felületéről.
Kisebb palackoknál és ugyanakkor nagyobb palackoknál mindkét oldalra 1 db 400 mm hosszúságú légkés kerül, amely átlósan helyezkedik el.
PLC-től szinkronizált elektromágneses szelepen keresztül - az elv a sor indítása - mindkét palacktípusnál beindul az alsó fúvó.
Csak a nagyobb palackok esetében ismét 2 légkés kerül beépítésre, ezúttal 200 mm hosszúságban, egy-egy oldalanként, átlósan elhelyezve. A kések bekapcsolása egy optikai érzékelő és a MOS ASI-OPT rendszer segítségével történik. Az elv az, hogy a fúvó csak akkor indul be, ha két literes palackok haladnak át. Az alsó fúvó minden palacknál működik, a felső fúvó csak a nagyobb palackoknál.
Előnyök
- A palackok szárítása minőségileg jobb, a csomagolás során a nedves palackok problémája megszűnt.
- A sűrített levegő fogyasztása optimálisan és hatékonyan van beállítva, a fogyasztás megfelel a technológiai folyamatnak és a célnak.
- Az indítás automatizált, nincs szükség kézi beavatkozásra.
- A fúvó egyszerű beállításának lehetősége adott a jövőben, a szerelőkészletnek és a Kipp® rendszernek köszönhetően.
- Alacsony zajszint

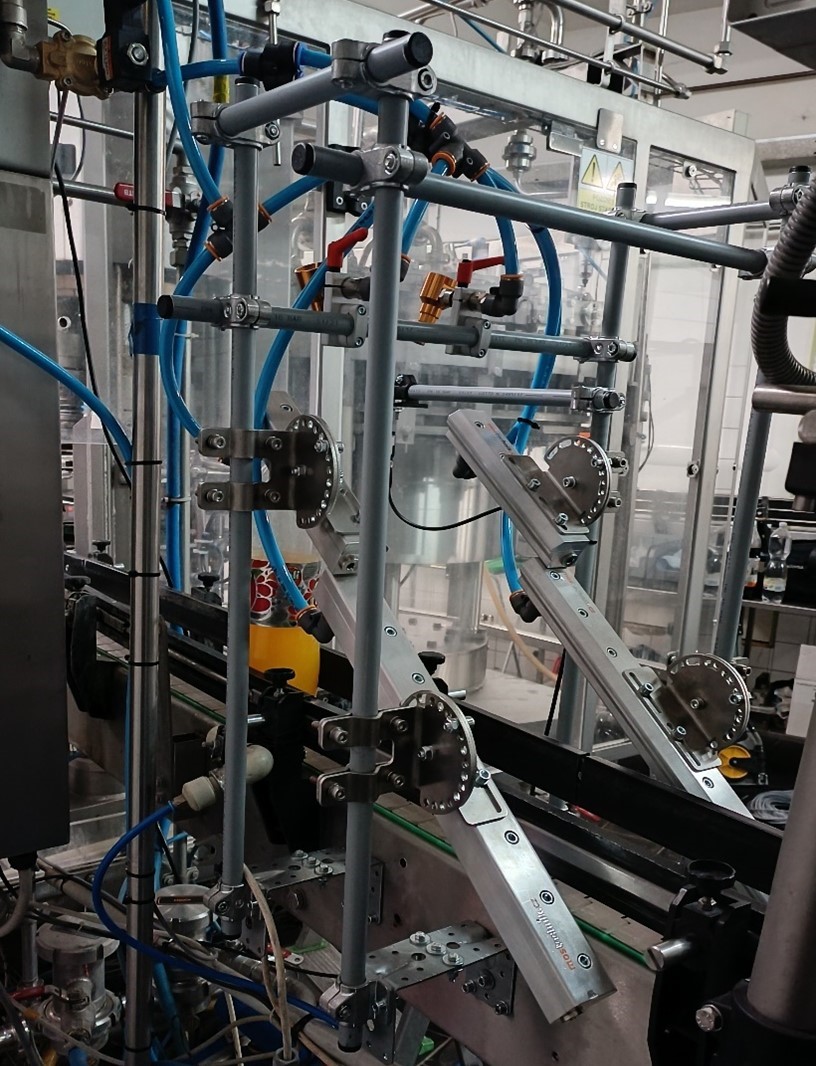

Minden légkés és fúvóka egy Kipp® típusú csőszerkezeten helyezkedik el, amely könnyen eltávolítható, és a terméktől való távolsága állítható.
