Centrifugál szivattyú jelleggörbe

A centrifugál szivattyúk az iparban igen elterjedt és sok helyen alkalmazott népszerű szivattyúk. Sokféle vízbázisú közeg, savas vagy lúgos közeg, vegyszerek szállíthatók, átemelhetők vele. A fúvókák esetében az esetek többségében centrifugál szivattyú az alkalmazott szivattyú, amely a közeget a fúvókákhoz eljuttatja.

A centrifugál szivattyúk többfélék lehetnek, aszerint, hogy melyik elv mentén csoportosítjuk őket.

A járókerék létrehozza a centrifugális erőt, amely a közeget a járókerék szélére kényszeríti. A járókerék belsejében közben csökken a nyomás, ezért ide új közeg áramlik be.

A centrifugál szivattyúkra igaz az a tény, hogy a szállítási teljesítmény (Q), csak az emelőmagasság rovására (H(m)) növelhető és fordítva. Tehát a jelleggörbéje egy csökkenő meredekségű görbe.

A vízszintes tengelyen található a szállítási teljesítmény (Q) m3/h-ban vagy l/h-ban kifejezve, míg a függőleges tengelyen az emelőmagasság található, amely jele H(m), azaz méterben kifejezett vízoszlop magasság.

1 bar 10 magas vízoszlopnak felel meg, ilyen módon a függőleges tengelyen a nyomás szerepel.

Minden esetben fontos, hogy szivattyú kiválasztásnál, méretezésnél figyeljünk a nyomásesésre és arra, hogy a szivattyúnak mekkora magasságot kell leküzdenie ahhoz, hogy a munkavégző egységet pl. fúvóka elérje.

Erről írunk korábban a Keringető szivattyú emelőmagasság számítása c. cikkünkben.

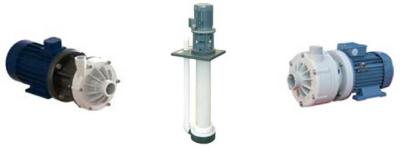

A Monojet Kft. szivattyú palettájában megtalálhatók a centrifugál szivattyúk mind fémházas, mind pedig műanyag házas kivitelben is.

A járókerék méretével (adott szivattyú méreten belül) növelhető a nyomás adott szállítási teljesítmény mellett.

A többfokozatú, többlépcsős centrifugál szivattyúkkal pedig már egész magas nyomás érhető el.

De kb. 60-70 bar nyomástól már a magas nyomású dugattyús szivattyúkat javasoljuk alkalmazni, mivel a dugattyús szivattyú térfogatkiszorításos elven működik, adott térfogatáramot bármely nyomás mellett tudja, a szivattyú max. nyomásáig.

Kovács Marianna
