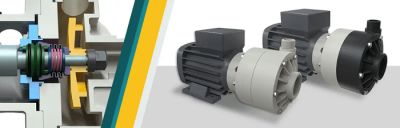

Csúszógyűrű tömítések szivattyúkhoz
A szivattyúk csúszógyűrű tömítései (https://monojet-ipartechnika.hu/centrifugal-szivattyuk) olyan elemek, amelyek célja, hogy elválasszanak két olyan környezetet, amelyek között nem lehet folyadékkommunikáció.
A csúszógyűrű tömítés kifejezés pontosan egy olyan rendszert jelöl, amely folyadékot tart egy tartályban, amelyben egy forgó tengely áthalad egy álló házon, vagy amelyben a tartály forog a tengely körül. A csúszógyűrű tömítés technológiája a gépészet és a fizikai tulajdonságok kombinációja.
A csúszógyűrű tömítések középpontjában a kenéstechnika áll: a súrlódást, a kenést és a kopást, azaz mindazokat a problémákat tanulmányozó tudomány, amelyek a terhelés alatt egymásra ható felületek közötti relatív mozgás során felmerülhetnek.
A szivattyúk esetében különböző típusú csúszógyűrű tömítések léteznek. Ebben a cikkben az iparban leggyakrabban használtakat elemezzük.
O-gyűrűk használata csúszógyűrű tömítésekként centrifugálszivattyúkhoz
Az O-gyűrű kifejezés egy kör keresztmetszetű gyűrűt jelöl, amelyet tömítésként használnak. Az O-gyűrűket úgy tervezték, hogy két vagy több alkatrész összeszerelése során speciális házakba helyezhetők és összenyomhatók legyenek. Az alkatrészek összekapcsolása, amelyek közé az O-gyűrűt helyezik, kétféle lehet:
Statikus: a két elem nem mozog egymáshoz képest.
Dinamikus: a két elem egymáshoz képest mozog.
Az O-gyűrűknek megfelelő kenést kell kapniuk a súrlódás és a keletkező hő ellen, és a legkülönbözőbb anyagokból készülhetnek, attól függően, hogy milyen folyadékkal kerülnek érintkezésbe. A csapágyfelületek kialakításakor a tömítések (O-gyűrűk) elhelyezéséhez finom megmunkálású, azaz hullámosságtól és göröngyöktől mentes, a rendelkezésre álló részletes kézikönyvek szerint méretezett hornyokat kell kialakítani.
Fő tömítések centrifugálszivattyúkhoz
Ebben a fejezetben a centrifugálszivattyúk tervezésénél és összeszerelésénél használt csúszógyűrű tömítések főbb típusait elemezzük.
Hullámbalgos csúszógyűrű tömítések
A balg (hullámtest) csúszógyűrűs tömítések olyan típusú mechanikus tömítések, amelyekben a rugalmas elem egy hullámbalg. Ez kiküszöböli a másodlagos dinamikus tömítés, például az o-gyűrűk szükségességét. Ennek a mechanikus elemnek az a célja, hogy elválassza a folyadék bemeneti kamrát a mechanikus elemektől, például a motortól, tengelytől stb.
Általában ezt a típusú mechanikus tömítést a centrifugálszivattyúk összeszerelésénél használják. A hullámbalgos mechanikus tömítést mindenekelőtt akkor használják, amikor a szivattyú szilárd részecskéket tartalmazó folyadékokat mozgat, lehetővé téve azok százalékos arányának minimalizálását. Ezt, az ilyen típusú szivattyú esetében, el kell zárni.
A képen egy Debem által gyártott, hullámbalgos csúszógyűrű tömítéssel ellátott centrifugálszivattyú látható. A piros dobozban látható mechanikus tömítés a következőképpen épül fel:
Szilikongyűrű (szürke) vagy más anyagból kérésre, o-gyűrűvel kiegészítve (rögzített elem).
Kerámia gyűrű (fehér) vagy más anyagból, kérésre, o-gyűrűvel kiegészítve, a balgra rögzítve.
Rugalmas PTFE
AISI 316 rozsdamentes acélból készült rugó, amely biztosítja a hullámbalg kinyúlását és ezáltal a két o-gyűrű közötti nyomást.
A hullámbalg, a rugó és a kerámiagyűrű egyetlen egységet alkot, amely a szivattyútengellyel együtt forog, amelyre a járókerék van rögzítve. A két gyűrű kenését közvetlenül a folyadék hozza létre, amely mikrofilmet hoz létre, amely csökkenti a gördülési súrlódást. A hullámbalgos mechanikus tömítés használatának fő előnye, hogy minimálisra csökkenti a tömítés elakadásának vagy a tengely kopásának kockázatát.
Csúszógyűrű ajaktömítések
A mechanikus ajakos tömítések a mozgó alkatrészek védelmét szolgálják azáltal, hogy a folyadékot a házon belül tartják, és megakadályozzák a szennyeződések vagy más folyadékok általi szennyeződést. Az ajakos tömítés kifejezést általában forgó vagy radiális tengelytömítésekre használják. Ezt a tömítéstípust gyakran használják a centrifugálszivattyúk gyártása során is.
Ennek a mechanikai elemnek a célja, hogy elválassza a folyadék bemeneti kamrát a mechanikai elemektől, például a motortól, tengelytől stb.

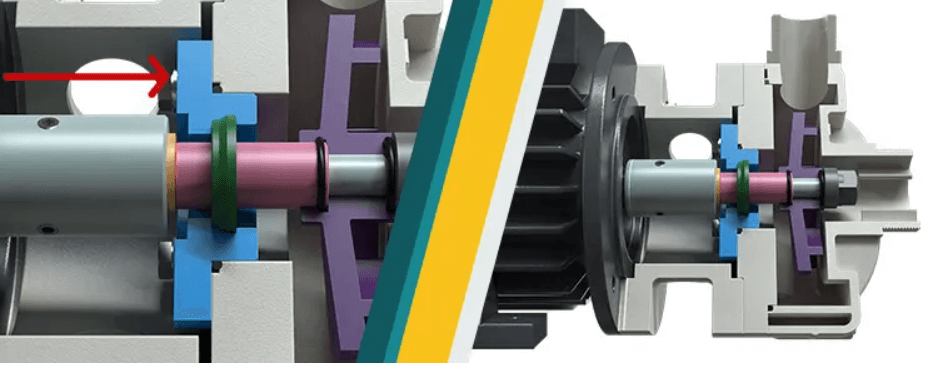

A képen egy Debem által gyártott ajakos tömítéssel ellátott centrifugálszivattyú látható. Az ajakos tömítést a piros nyíl jelzi. A mechanikus ajakos tömítéseket főként kevésbé szigorú alkalmazásokban használják, mint a hulllámbalg típusokat. Az ajakos tömítések a gyártó követelményeitől függően készülhetnek Vitonból vagy EPDM-ből.
A Monojet Kft. vállalja szivattyúk felújítását márkától függetlenül, legyen az centrifugál szivattyú vagy magas nyomású dugattyús szivattyú: https://monojet-ipartechnika.hu/szivattyuk-javitasa-felujitasa
Vállaljuk továbbá csúszógyűrű tömítések szállítását többféle méretben, amelyeket igény esetén a szivattyú javítás során be is építünk Önnek.
A szivattyú javítás témaköréről korábban már itt írtunk:
