Pneumatikus szelepek működés elve

A végrehajtó elemek mozgásirányát, az erő nagyságát és a mozgás sebességét irányítóelemekkel vezéreljük.

- útirányító szelepek (áramlás útja)

- mennyiség irányító szelepek (áramlás mennyisége)

- nyomást irányító szelepek (áramló levegő nyomása)

- kéthelyzetű

- többhelyzetű

- különleges

- fojtószelep

- fojtó-visszacsapó szelep

- nyomáshatároló

- nyomáscsökkentő

- nyomáskapcsoló

Az útrányító szelepek csoportjába az áramlás útját irányító elemek tartoznak, amelyeknek a feladata a levegő nyitása és zárása különböző irányokban. A második csoportba tartozó elemekkel az áramló levegő mennyiségét tudjuk változtatni. A harmadik csoport elemei a nyomás stabilizálását, a nyomásértékek megváltoztatását teszik lehetővé.

Az útszelepek közvetve vagy közvetlenül irányítják a végrehajtó szerveket. Azon útszelepeket, amelyek közvetlenül kapcsolódnak a munkahengerekhez, beavatkozó útváltó szelepeknek nevezzük.

- tolattyús szelep

- ülékes szelep

- síktolattyús szelep

Az útváltók halmazában való eligazodáshoz jelképi ábrákat alkalmazunk. A szelepek jelölése törtszámmal történik, a számláló a csatlakozók száma, a nevező pedig a kapcsolási helyzetek száma.

A leggyakrabban használt útváltók: 2/2, 3/2, 4/2, 5/2, 4/3, 5/3

A beavatkozó útváltó szelepek kiválasztásához ismerni kell az időegység alatt átvezetendő levegőmennyiséget és az áramlás során fellépő nyomásesést, nyomásveszteséget. Cél, hogy a nyomásveszteség minél kisebb legyen, mert csökkenti a végrehajtó egység által kifejtett erőt vagy nyomatékot. Ha egy szelepet rosszul választunk ki csökken a dugattyú erőkifejtése vagy sebessége, így az előírt üzemi paraméterek nem állítóhatók be.

A szelepek legjellemzőbb adata a csatlakozóméret, amely lehet metrikus vagy csőméret.

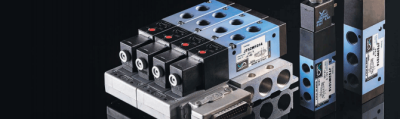

Az útváltó szelepek kialakítása lehet egyedi vagy tömbös, utóbbi speciális változata a szelepsziget.

Ide a fojtó szelepek és a fojtó visszacsapó szelepek tartoznak. A munkahengerek sebességét és a forgatóhengerek szögsebességét az áramló levegő mennyiségével tudjuk változtatni.

Fojtó visszacsapó szelep esetén a fojtószelep a visszacsapó szeleppel van párhuzamosan kötve, így a szelep az egyik irányban fojt, a másikban átenged. Ez a vezérlésmód stabil működést eredményez, ezért a beépítése erősen ajánlott.

Ide az időtagok és logikai elemek tartoznak. A folyamatok késleltetéséhez pneumatikus időtagokat lehet alkalmazni. Ezekkel a szelepekkel az alapvető logikai függvények valósíthatók meg: ÉS, VAGY, NEM

Cégünk termékpalettájában megtalálhatók a VESTA szelepek, amely márka képviseletét látjuk el Magyarországon.

Pneumatika termékkörében nem csak a hagyományos pneumatika eleket kínáljuk vevőink és partnereink számára, hanem pneumatikus membránszivattyúkat és pneumatikus fúvókákat s fogalmazunk.
